YKH-112
Équippé du PD.123C001 de chez Precision Devices, ce kick marque le premier medium pavillonné de ma conception.
On peut s'attendre à un kick dynamique, qui montera assez haut pour se raccorder à une compression coaxiale et qui devrait sonner relativement neutre grâce à son pavillon à expansion constante.
Le medium ouvre large, on notera à 500 Hz (fréquence de raccord haut recommandée) : 75° en horizontal et 130° en vertical.
On viendra mettre de l'absorbant phonique dans la charge bass reflex arrière pour neutraliser les modes au delà de la fréquence d'accord.
On pourra déjà obtenir une réponse plate et étendue jusqu'à 1kHz pour une unité avec deux égalisations peaking et un highself :
PK 1 : -8dB @ 300Hz | Q=0.5
PK 2 : -4dB @ 625Hz | Q=4
HIGHSHELF : +11dB @ 1kHz | 12dB/oct
| ︹ Precision Devices PD.123C001 | |
|---|---|
réponse en fréquence (-3dB) | 74Hz → 730Hz |
sensibilité | >105dB |
puissance admissible | 400W rms (57V) |
spl rms @ puissance admissible | >125dB |
hpf minimum @ puissance admissible (Linkwitz-Riley 24dB/oct) | 60Hz |
impédance nominale | 8 ohms |

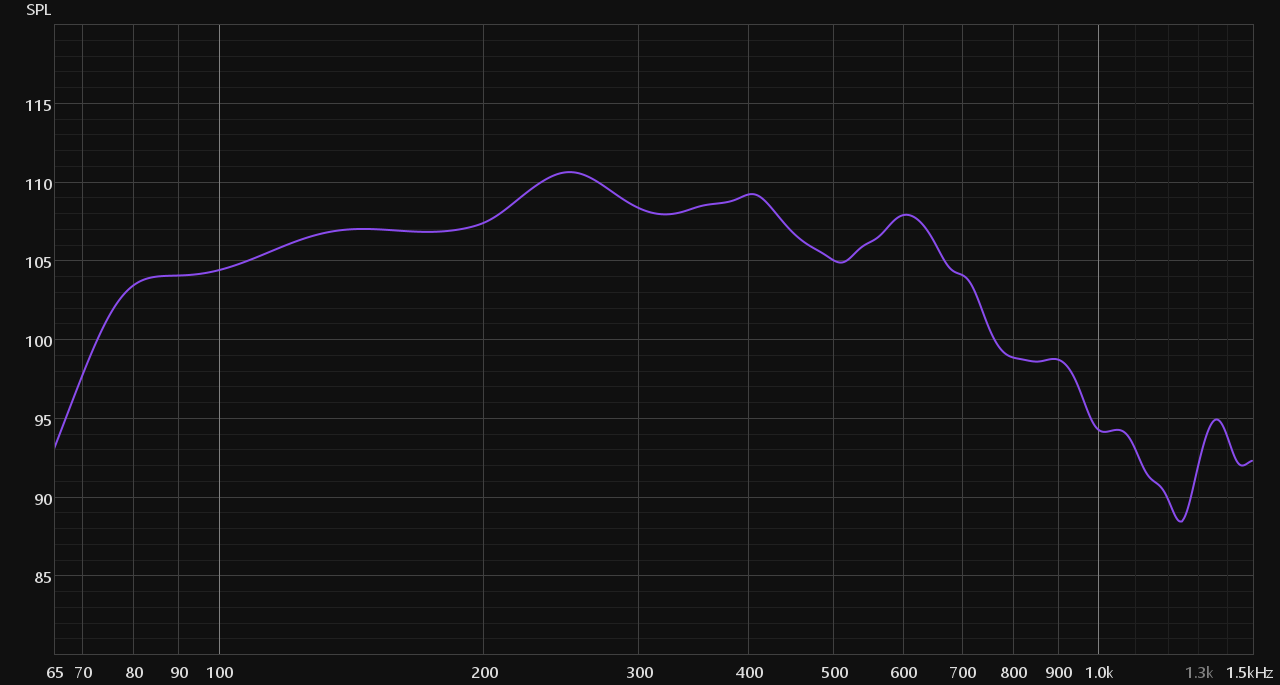

sensibilité 2π (db spl rms @ 1w @ 1m)

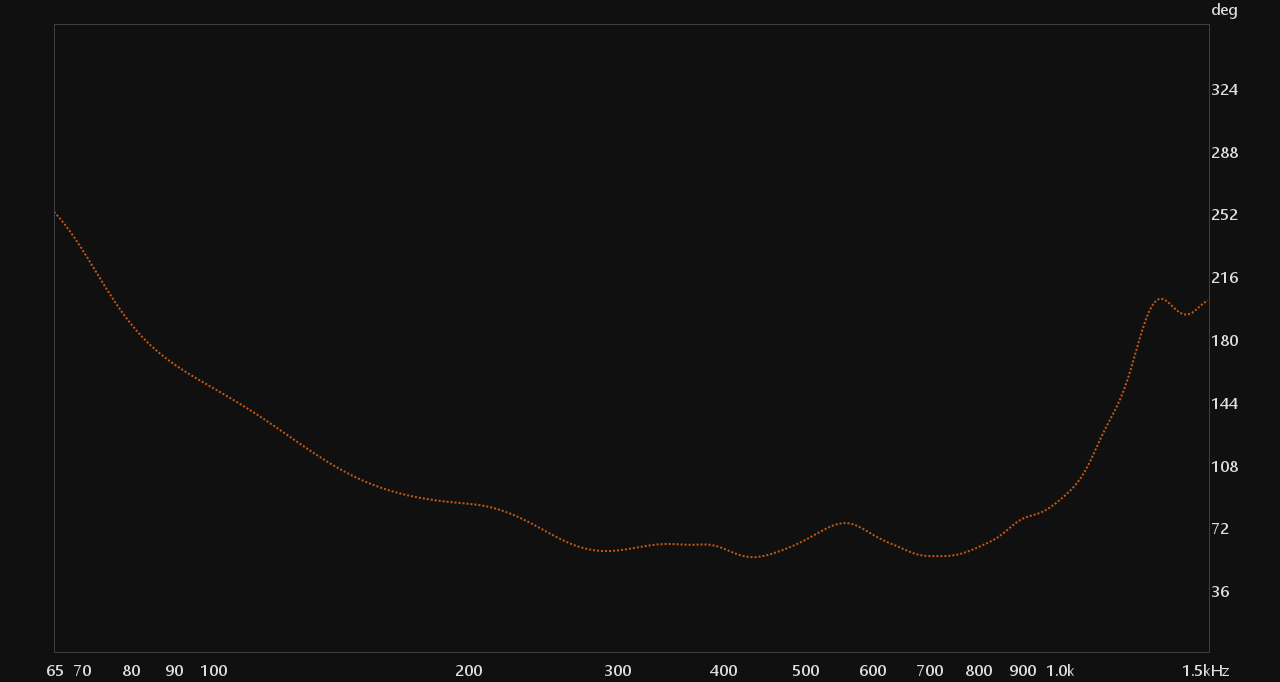

réponse en phase
toutes les simulations sont faites avec la méthode LE+BE
[max mesh size = 30 | ppo = 15 | wall imp. = 0.03 @ 125Hz]
